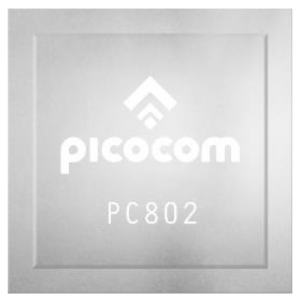

PC802 UNLEASHED
PC802是遵循5GNR/LTE小基站分布式和一体化RAN架构的PHY SoC芯片,它支持业界领先的Open RAN规范。该芯片通过PCIe接口采用SCF FAPI消息与L2/3协议栈进行连接。PC802支持通过O-RAN开放式前传eCPRI接口与射频单元(O-RU)进行无缝连接,或通过标准化JESD204B高速串行接口与射频芯片(RFIC)直接连接。
主要应用
PC802 SoC芯片专为5G小基站平台设计,包括:
- 室内住宅、企业和工业网络
- Neutral host networks
- 室外网络
PC802 SoC芯片可用于:
- 一体化小基站
- Split 2和6分布式小基站
- O-RAN Split 7.2x分布式单元(DU)
- O-RAN Split 7.2x远端单元(RU)
- 支持多种Split option
主要特点
- 芯片运行Picocom的5GNR和LTE物理层软件
- SCF FAPI接口
- Ceva XC12 5G优化的1280位矢量信号处理器
- RISC-V标量处理器
- 编解码器:LDPC、Turbo和Polar
- 傅立叶变换:FFT、iFFT
- 均衡器:MMSE/MMSE-IRC/MLD
- 数字前端(DFE)
- O-RAN eCPRI 开放前传
- IQ压缩/解压缩
- 安全的片上BOOT功能
- 调试和设备监控
主要接口
- 4通道JESD204B无线接口,最多支持4个RFIC
- 用于eCPRI的10/25千兆以太网
- 4通道G4 PCIe接口至NPU
- LPDDR4 32位接口(2666/3200 MHz)
- 同步和时钟接口:IEEE1588v2, 全球导航卫星系统
- SPI,I2C和GPIO控制接口
关键性能
PC802支持3GPP 5GNR版本15和16,并具备支持3GPP未来版本的灵活性。
PC802还支持5GNR/LTE双模、载波聚合和动态频谱共享(DSS)。
5GNR FR1 Sub-6GHz
- 多达8 TX/8 RX 射频基带端口
- 两个小区:每小区2 UL/4 DL MIMO层
- 一个小区:4 UL/8 DL MIMO层
- 每小区带宽:100 MHz
- 吞吐量DL:4Gbps, UL 2Gbps
5GNR FR2毫米波
- 单小区2 TX/2 RX射频端口
- 2 UL/2 DL MIMO层
- 400MHz带宽
- 吞吐量DL: 3Gbps, UL 3Gbps
LTE
- 两个或三个LTE小区:每个小区多达4 TX/4 RX天线端口,2 UL/4 DL MIMO层,20MHz
- 双模5G和3个LTE小区
封装
- 25mm x 25mm FCBGA
设备描述
PC802芯片在一体化小基站应用中,完成物理层处理和数字前端(DFE)等功能,物理层与L2/3层的接口符合SCF 的标准FAPI接口。
PC802在O-RAN O-DU中进行High PHY处理,使用eCPRI接口将处理后的频域IQ样本传输到ORU 远端的射频单元。
以下是PC802的不同场景的架构和功能框图。
架构框图
用例的系统/功能框图
