板卡

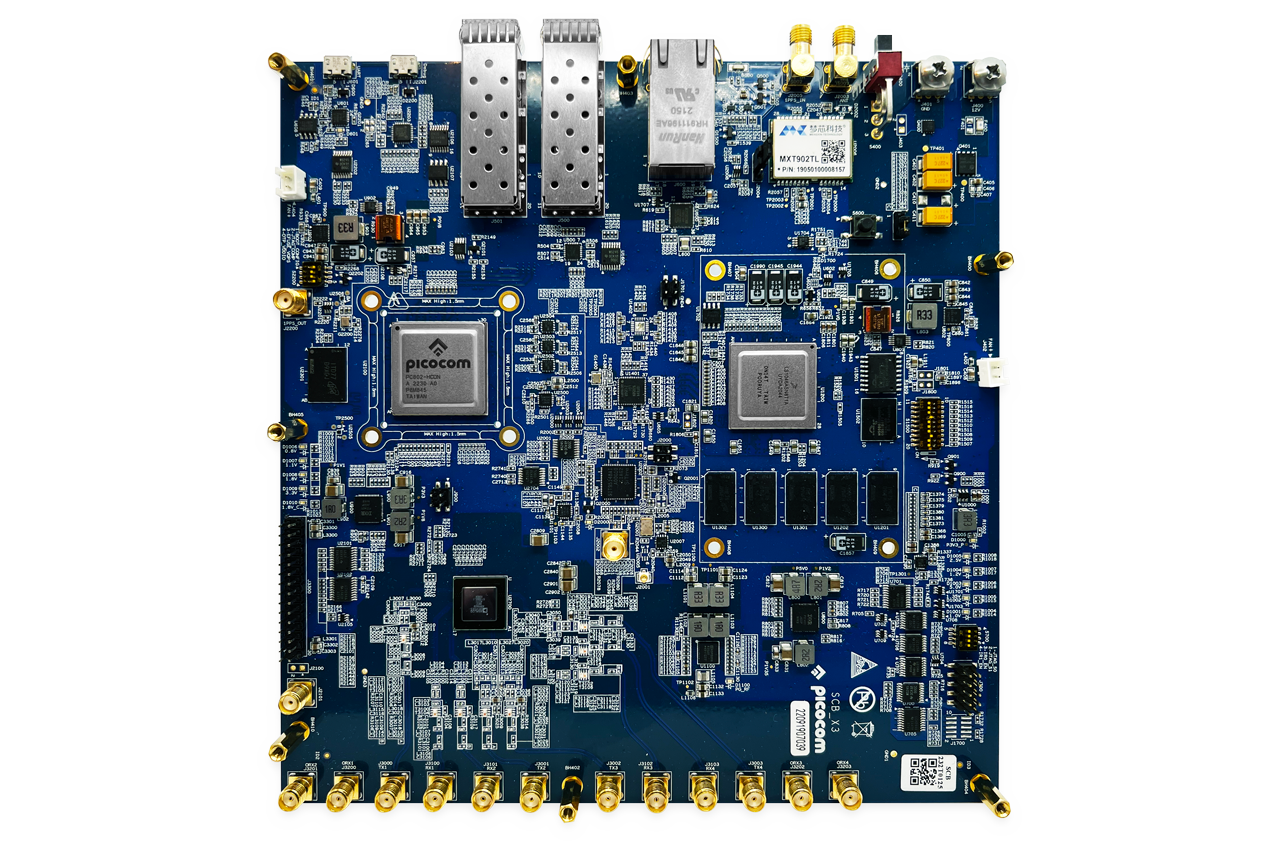

PC802小基站开发板（PC802SCB）是一个灵活的5G NR/LTE开发平台，可在不同的小基站应用场景中对PC802进行评估：

• Split0一体化小基站
• 具有full PHY功能的Split 2分布式单元（gNB-DU）
• 具有full PHY功能的Split 6射频单元（S-RU）
• 具有Low PHY功能的Split 7.2射频单元（O-RU）

PC802小基站开发板采用一颗PC802芯片，将其连接到开发板上的网络处理器（NXP LS1046A）和射频收发器（ADI ADRV9029）。射频收发器输出的4个Tx信号和输入的4个Rx信号连接到SMA连接器上。

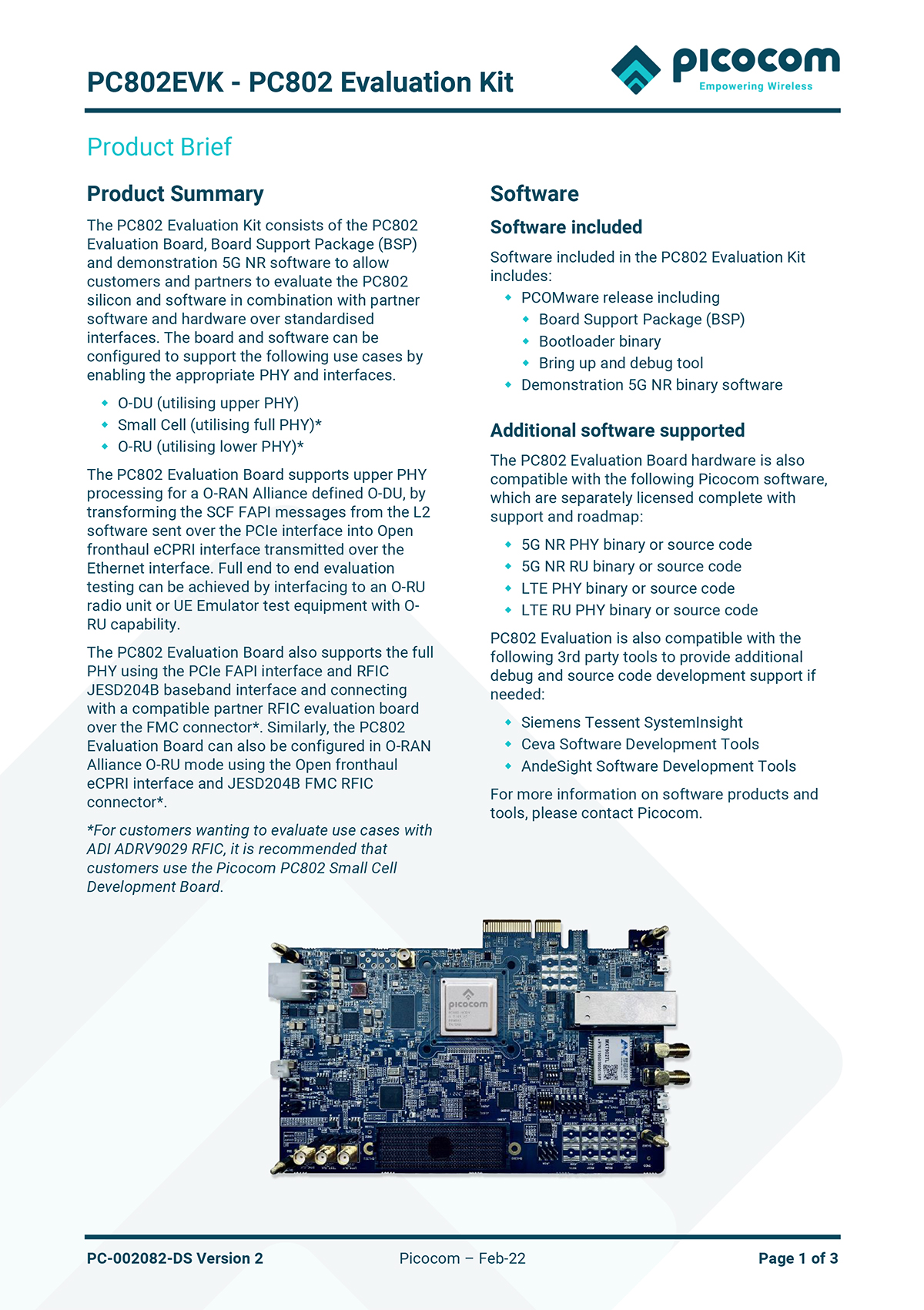

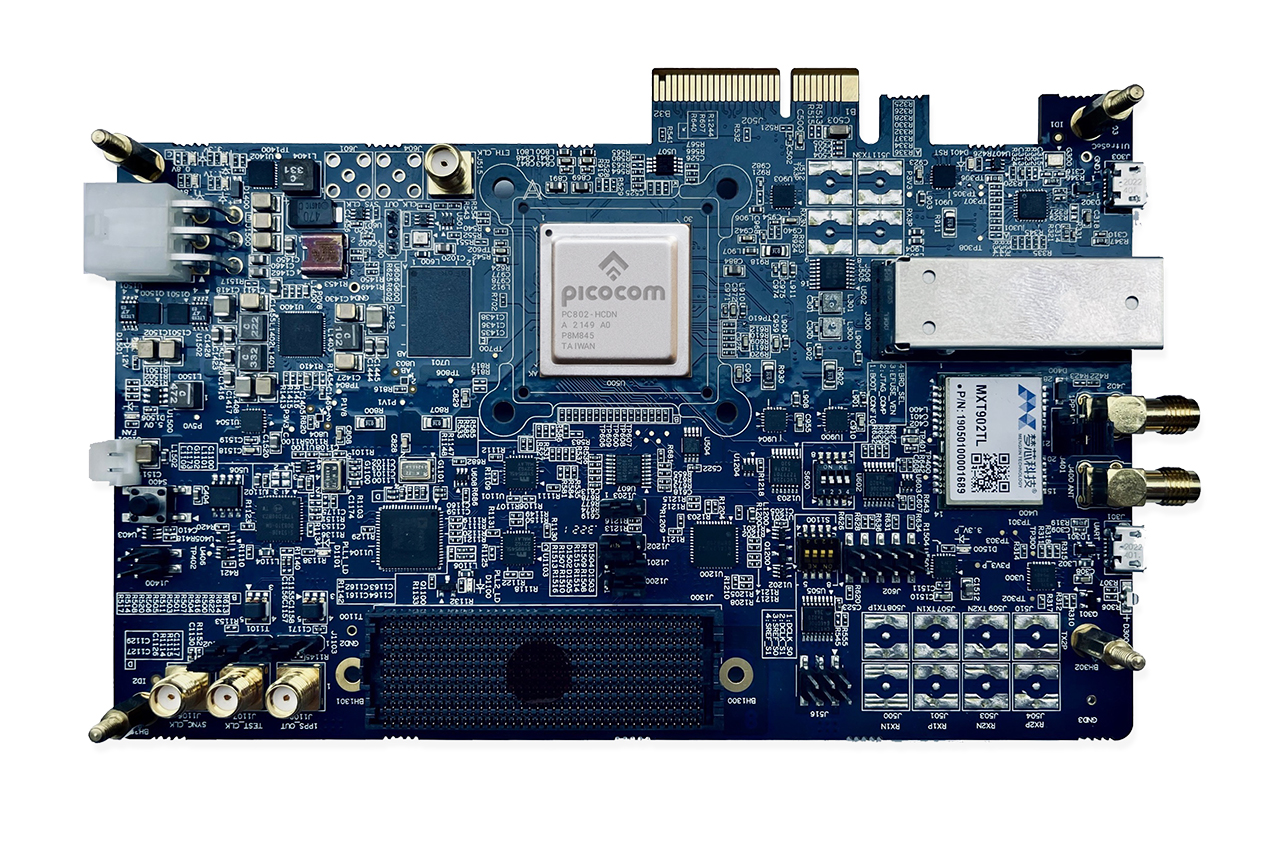

PC802 EVB是一块PCIe插卡，它将PC802的所有主要接口都延伸到板载的连接器上。该评估板有4通道的PCIe 4.0接口，还有一个SFP+接口实现10G/25G的以太网传输功能，并将JESD204B通道连接到FMC连接器上以便连接不同厂商的射频芯片评估板进行射频连接。该评估板具备全时钟同步功能，可作为PTP Master进行工作。

PC802 ORANIC板卡是一款符合Open RAN架构的实现了O-DU物理层和网络控制功能的板卡，它获得了2021年度全球小基站论坛（Small Cell Forum）的“小基站芯片及组件杰出创新金奖”。该参考板采用PCIe接口，是专为5G/4G O-RAN O-DU服务器设计的。ORANIC通过Open RAN SCF FAPI接口与协议栈软件连接。它集成4颗PC802芯片，包含4个25G SFP接口，符合O-RAN开放式前传接口标准，其物理层处理能力支持驱动16个2T2R或8个4T4R的O-RU。

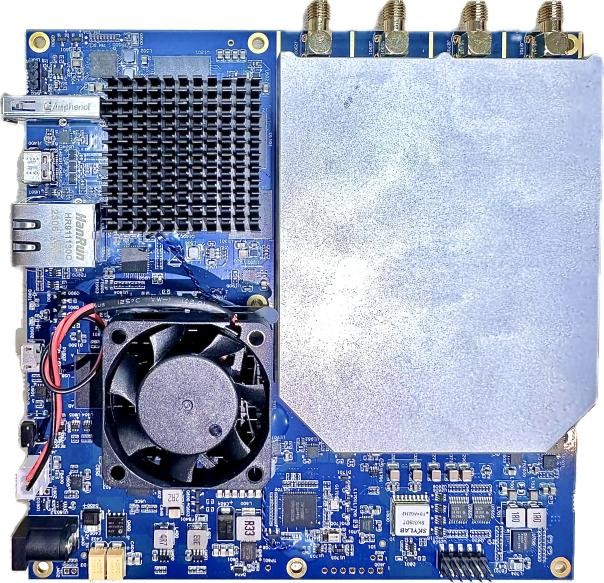

PC802 SCB600板卡是一款基于Sub 6G技术可灵活扩展配置的超小型、低成本、高性能5G基站板卡，处理器采用ROCKCHIP RK3399芯片，基带采用国产比科奇PC802芯片，射频处理采用ADRV9025芯片，支持4G和5G双模、2x2T2R和4通道DPD。板卡体积小，通用性高，内置GNSS接收机，支持外接大功率功放。

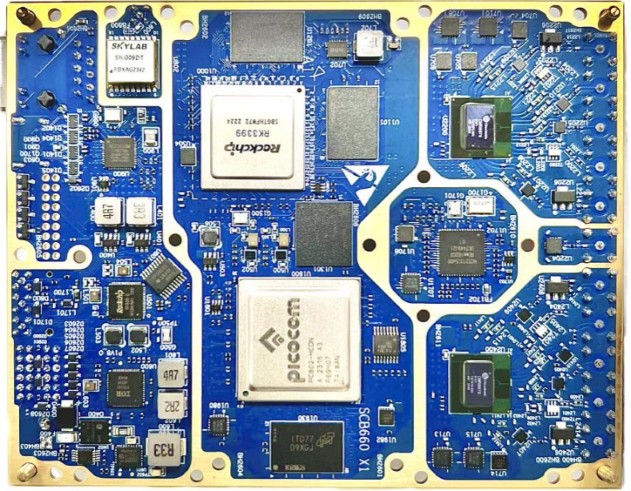

PC802 SCB660板卡是一款全国产化的紧凑型、低成本、高性能、低功耗5G基站板卡，协议栈处理采用ROCKCHIP RK3399芯片，物理层处理采用比科奇PC802芯片，射频处理采用2片CMRI 8676芯片，支持4G和5G 双模、2x2T2R和4通道DPD。板卡内置GNSS接收机，支持外接大功率功放，具有全国产化、小尺寸、高性能、低功耗、低成本等特性。

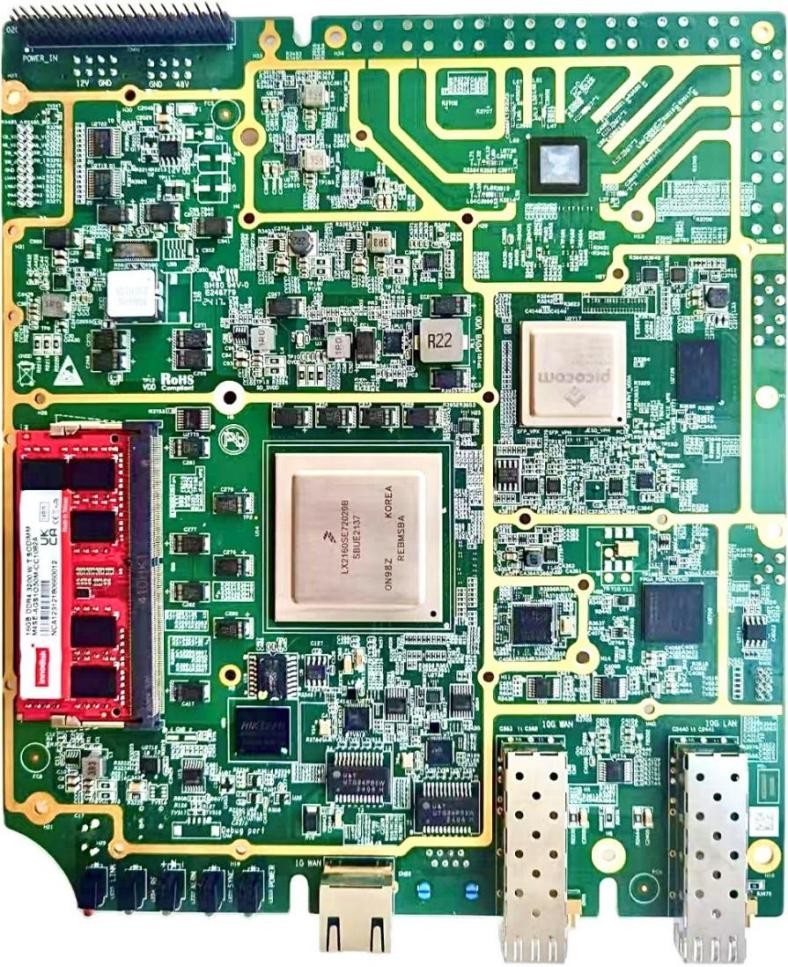

基于软件无线电架构可以加载不同的协议软件，灵活地支持4G单模、5G单模以及4G/5G双模等多种制式组合，满足不同应用需求。高层协议处理器采用NXP LX2160芯片，物理层基带处理器采用国产比科奇PC802芯片，数字中频和小信号处理器采用ADRV9025芯片，支持4通道的收发处理。
板卡设计紧凑，集成度高，功耗低，高稳精度，满足便携定位场景下的应用；通过开放式的射频接口，便于和外置功放进行集成，快速定制满足不同需求的基站产品。

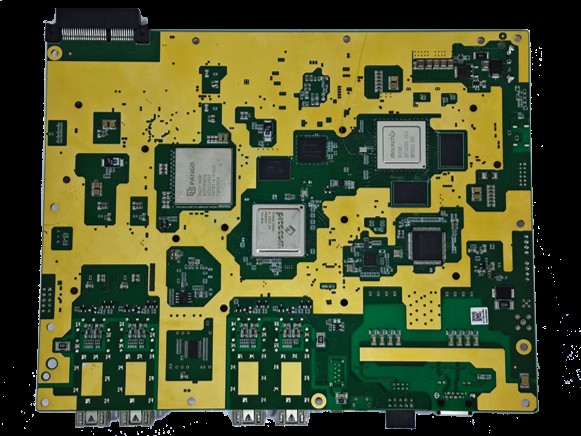

全国产化基带模块采用全国产器件方案，协议栈运行在RK3588，物理层运行在PC802，FPGA实现CPRI接口，用于接RRU。本模块可扣插RRU模块，实现一体化基站功能；也可以通过前传接口，通过光纤接RRU，实现分布式基站功能。本模块基于完全自主研发的基站协议栈，实现完整的4G/5G BBU系统功能。该模块结构紧凑，端口丰富，支持被动散热和风冷散热两种方式，可用于室内、室外等多样的整机环境。

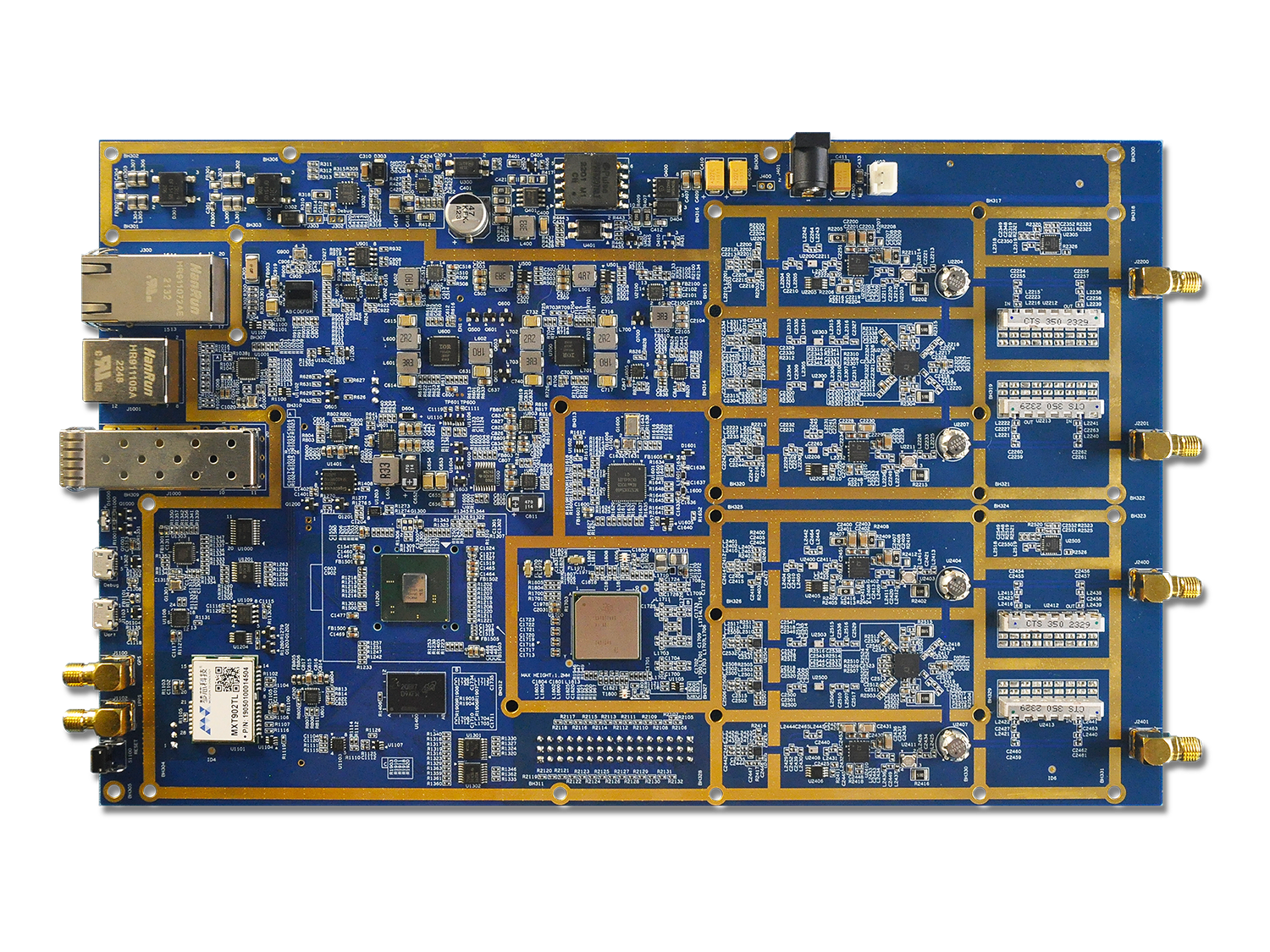

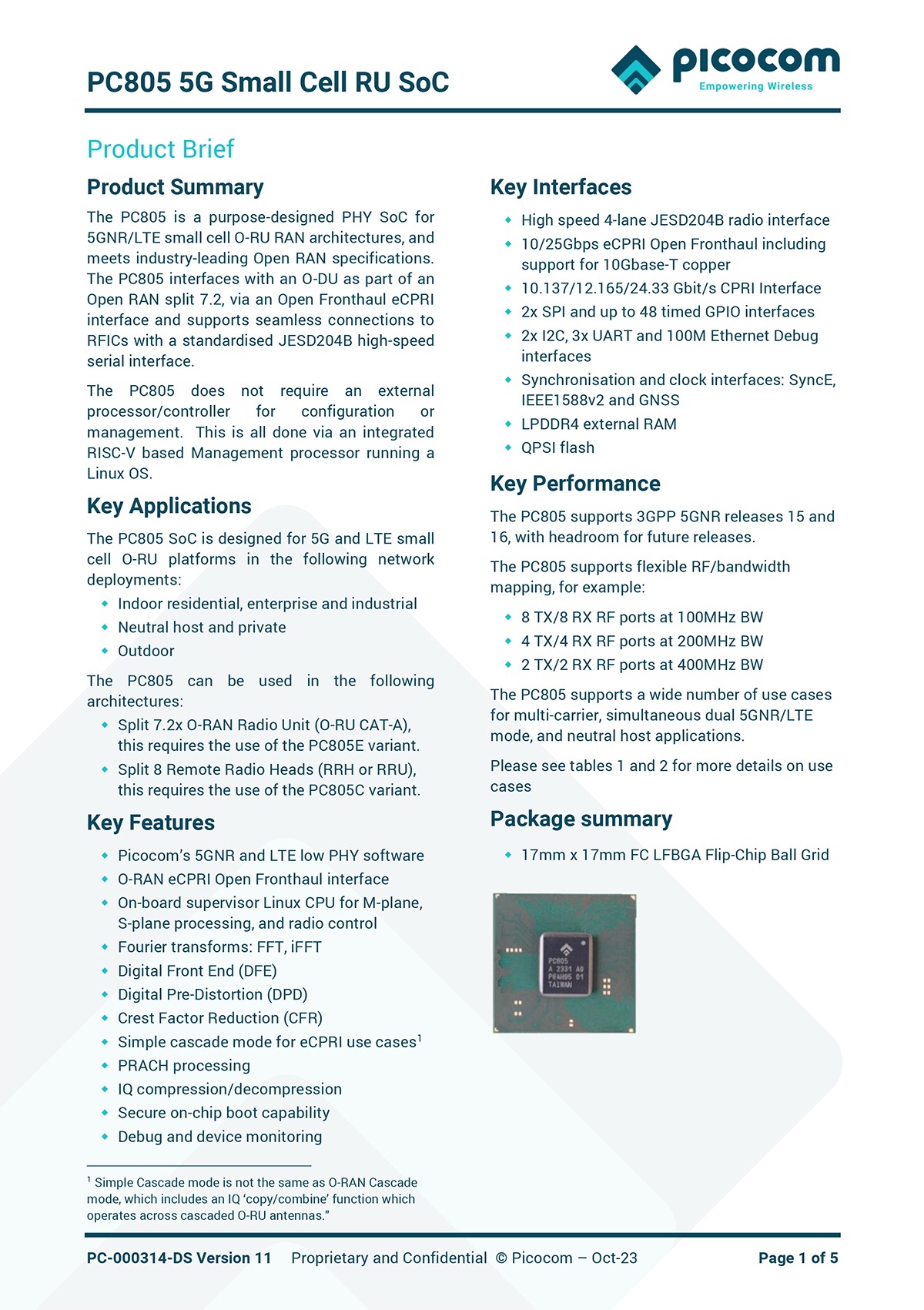

PC805 RU演示板是一个灵活的5G NR/LTE射频单元（RU）板，用于演示PC805 SoC、板载RF收发器、RF前端和相关支持电路。

PC805 RU演示板有两个版本：

• PC805RDB-41，配置用于频带n41
• PC805RDB-78，配置用于频带n78

PC805 RU演示板集成了TI AFE7769D 4T4R RFIC，并基于iCana的演示设计集成了RF前端。

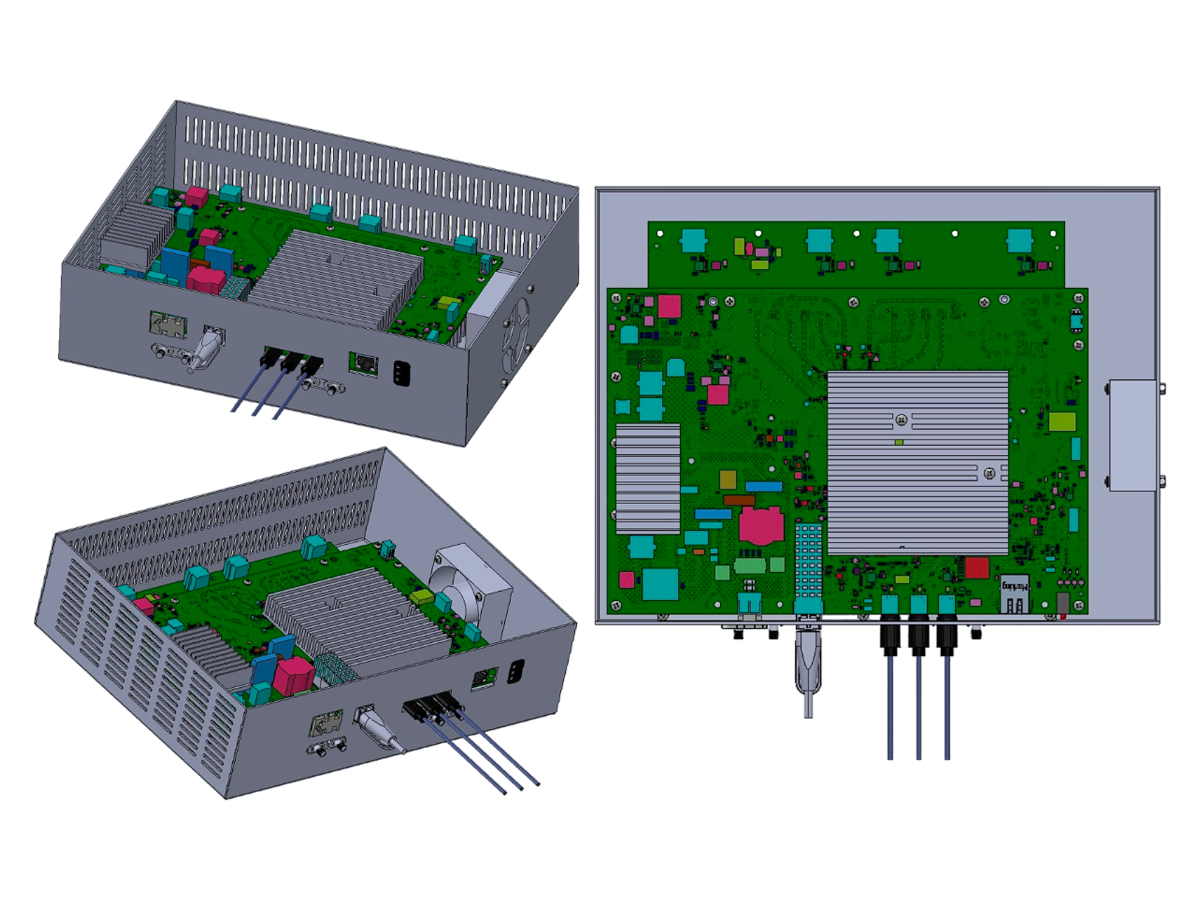

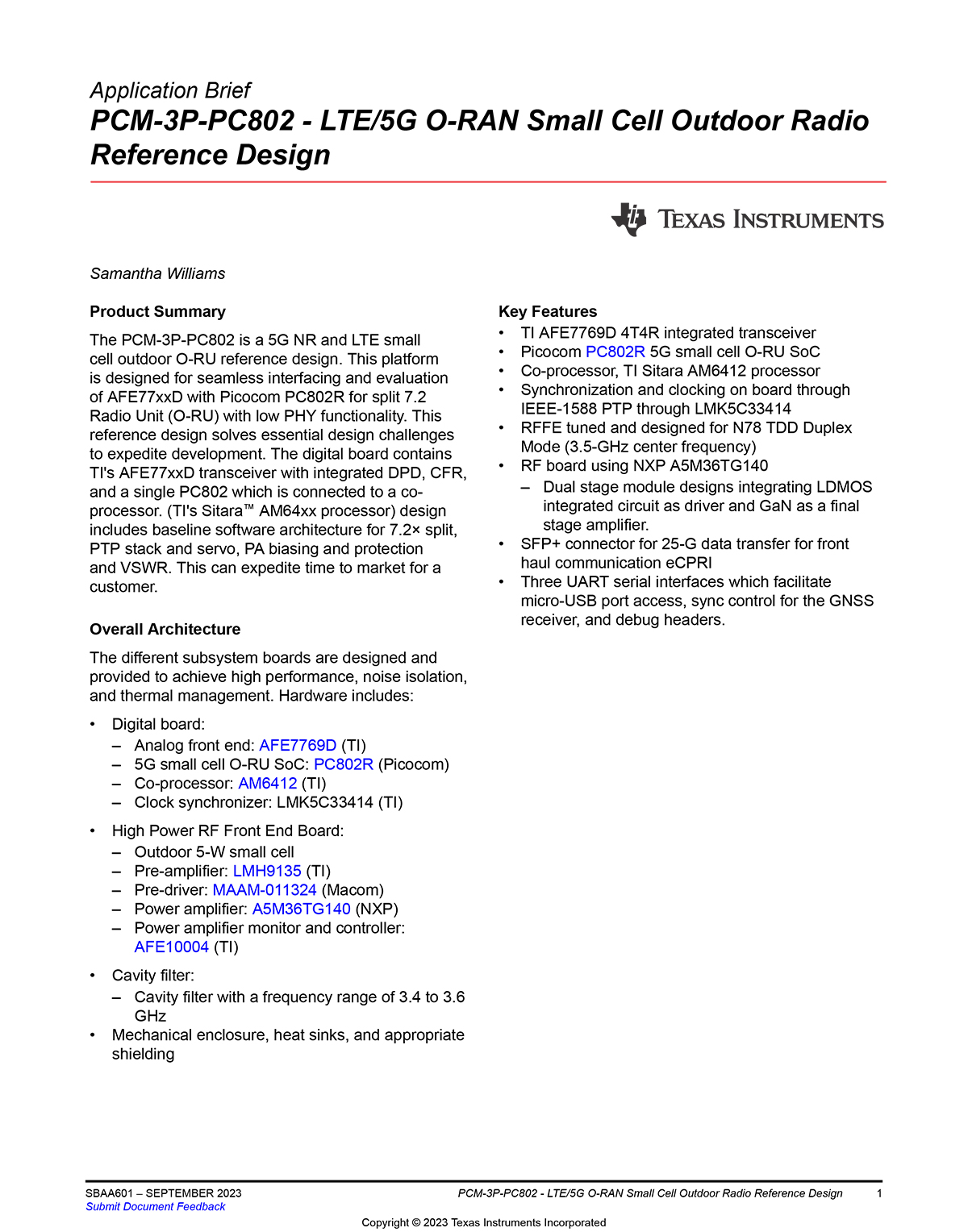

德州仪器公司（TI）PCM-3P-PC802–5G O-RAN室外小基站射频参考设计包含AFE7769D RF收发器和比科奇的PC802 SoC。5G射频单元符合O-RAN联盟关于5W 4T4R 200MHz 5G户外射频单元（O-RU）的规范。欲了解更多信息或索取PCM-3P-PC802参考设计，请访问：www.ti.com/tool/PCM-3P-PC802。
